多系统应用案例 | VIC-3D在水利行业应用研究-土工膜测试

土工膜是一种高分子聚合物的柔性材料，具有良好的防渗、抗拉、耐压、耐腐蚀等性能，其核心功能是通过物理阻隔防止液体或气体渗透，被广泛应用于各种工程领域中，如水利工程中的水库防渗，环保工程中垃圾填埋场的隔离，建筑工程中屋顶或地下室的防水防潮等。

近期，睿拓利用VIC-3D非接触全场测量系统对土工膜进行了一次试验，该系统的核心测量原理基于数字图像相关法（DIC技术），此技术通过追踪土工膜表面散斑图案的变化，可实现对其全场位移与应变的高精度计算。试验中，工作人员对土工膜下方注水，利用水压将其顶起，在此过程中完成对土工膜360°全场位移与应变数据的全方位捕捉与分析。该方法能避免对土工膜直接接触，降低了对土工膜膨胀变形产生的干扰，尤其适用于柔性材料的动态变形过程，且不会破坏试样的完整性。

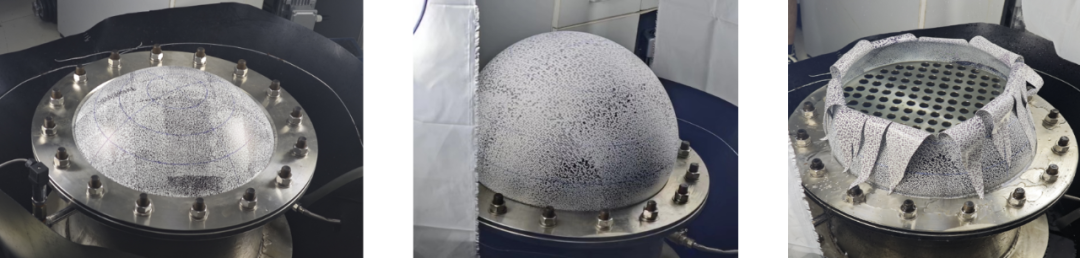

土工膜直径45cm，注水前-中-后

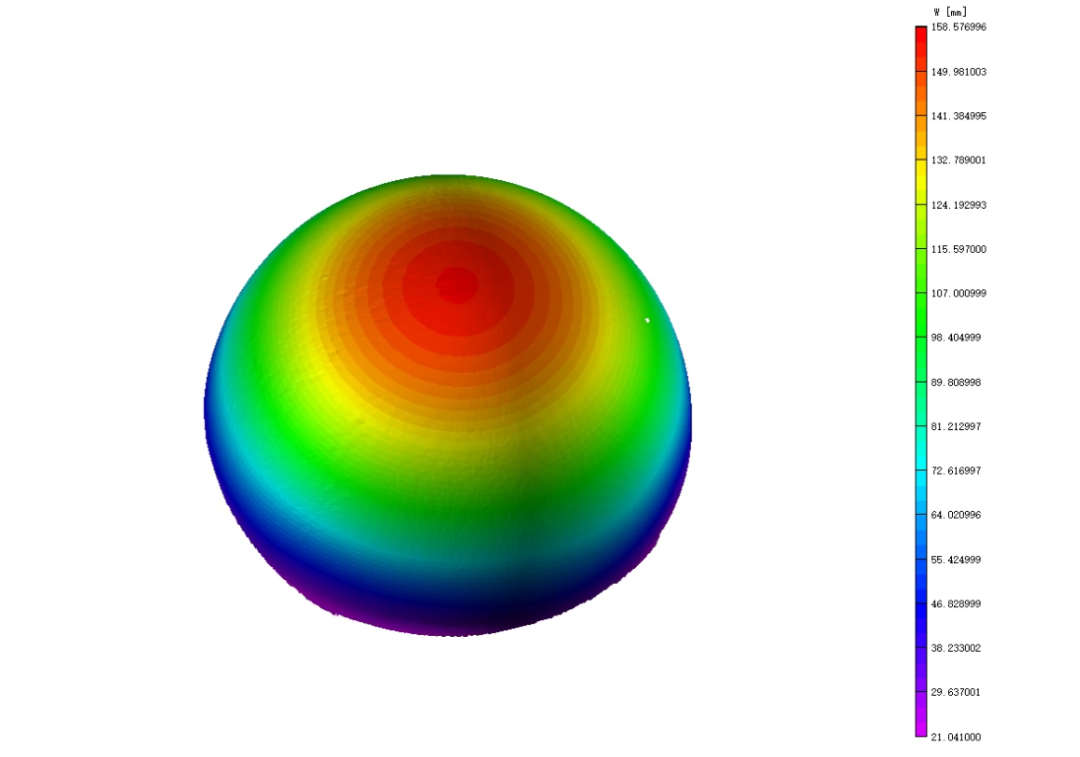

此次试验的核心挑战在于土工膜膨胀过程中单一观测系统存在视野局限，无法实现全域覆盖。为此，睿拓试验采用4套VIC-3D系统构建多视野观测，形成四方矩阵，最后通过VIC-3D多系统拼接功能完成对土工膜360°全场数据记录。

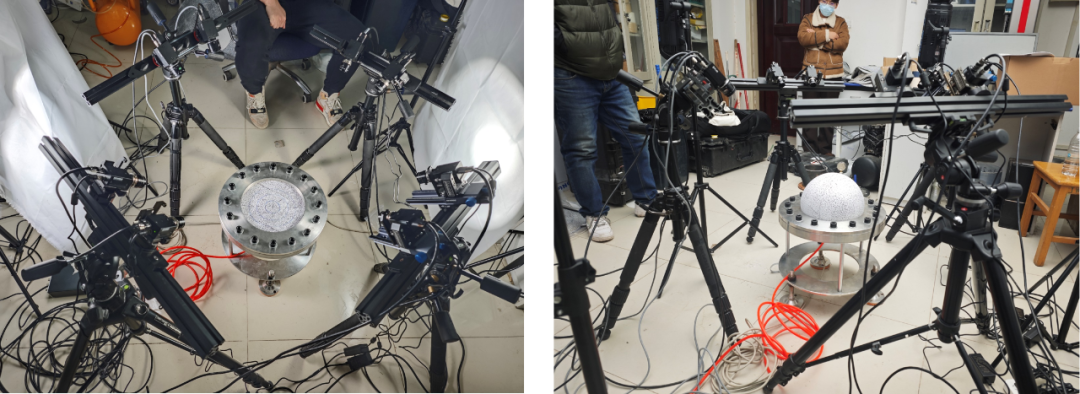

试验现场
