VIC-2D介绍

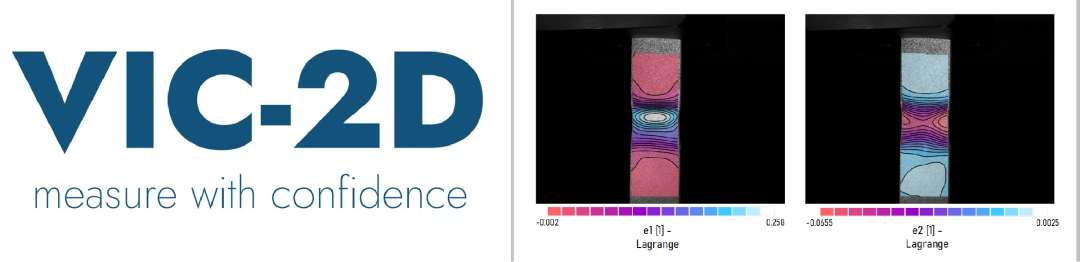

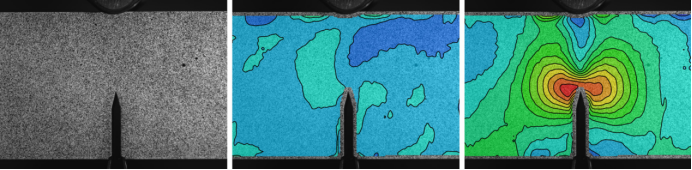

VIC-2D 是一套完整的一体化测试解决方案，可对平面试件进行非接触式的力学测试。系统基于优化的相关算法，可提供全场二维位移和应变数据。系统可以测出感兴趣区域内所有点位的面内位移，并计算出可视化的应变场，便于快速定位应变集中区域。



设备可实现亚微米级位移测量，能捕捉 50 微应变至 2500% 以上的局部应变，测量噪声极低、精度优异。仅需更换光学镜头，即可适配从微观试样到大尺寸构件的全尺度测量需求。配套软件模块可搭配原子力显微镜（AFM）、扫描电镜（SEM）等高倍率显微设备，完成微型试样检测。



最后，无需借助第三方软件即可实现DIC数据高质量可视化，通过 Iris 图形可视化引擎可生成高质量实验报告，并可导入理论仿真数据与 DIC 实测数据进行比对分析。





“VIC-2D 系统操作简便、直观易用。倘若没有这套设备，我们根本无法按预期进度完成全部试验；同时，也唯有数字图像相关（DIC）技术，才能测出我们所需的高应变率下的全场应变分布结果。”



—— Sherif El-Tawil博士，密歇根大学土木与环境工程系





特点






  • 全场面内位移与应变

  • 全局及局部速度应变率

  • 自动起始点识别

  • 简易直观的感兴趣区域（AOI）编辑器

  • 支持自定义公式生成自定义参量

  • 刚体位移去除工具

  • 面内转角计算

  • 时间滤波器功能

  • 应变计算无需标定

  • 适用试样尺寸覆盖纳米级至百米以上

  • 位移分辨率可达百分之一像素

  • 同步采集模拟量数据

  • 便捷数据导出（支持 CSV、STL、ASCII、Matlab 等格式）





VIC-2D 8正式发布！








目前二维数字图像相关软件 VIC-2D 进行了全面更新，搭载了全新版 VIC-3D 11 同款的架构升级和性能优化。本次更新面向现代实验力学场景打造，界面简洁流畅、支持深色模式；配套完善的 Python 扩展接口，可实现全自动批量运算；搭载高性能 Iris 可视化渲染引擎，支持自定义模板、灵活配置各类数据可视化展示效果。



除界面视觉优化外，VIC-2D 8 的功能性能实现全方位跃升：新增实时分析模块、可同步导入载荷数据的模态测试功能，同时兼容 HDF5 通用数据格式，大幅提升数据兼容性与读写效率。新增了一些“好用的功能”，如虚拟应变片和三维网格文件（OBJ、STL、PLY）导入能力。综上所述，VIC-2D 8 是目前市面上2D DIC功能覆盖相当全面的软件。



另有好消息：即日起至 10 月 15 日，升级 VIC-2D 8 可享专属特惠活动。更多详情请咨询我们：010-85997305或sales@ruituotech.com

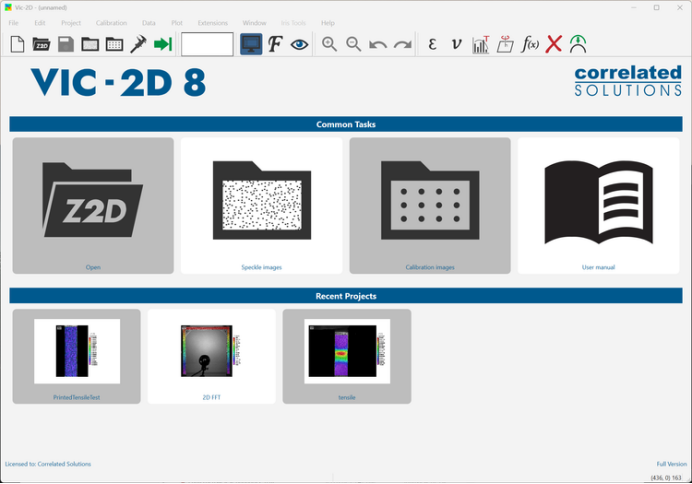

VIC-2D 8 新增功能






  • 搭载简易易用的 Python 扩展系统，可直接在 VIC-2D 内运行脚本同时新增多款适配二维数据的专用扩展工具。

  • 现已开放命令行批量分析功能。

  • 支持实时二维数据分析(需匹配对应授权许可)。

  • 可依托文档模板自动生成实验报告，其中包含适配二维测量的比例系数、单位、纵横比专属标签。

  • 全新频响函数测量功能，可将力载荷输入数据与 FFT 模块联动完成完整响应特性分析。

  • 全新 FFT 工作区，可直观查看运算得出的频率数据。

  • 分析工作区与 FFT 工作区现已统一采用 lris 绘图引擎，从而使所有图表的模板、样式和属性均可完全自定义配置。

  • 图像文件与输出数据可存入 HDF5 格式文件，大幅提升运行效率与数据通用性。

  • 单个项目内可容纳多个 lris 工程文档。

  • 视频文件可在 lris 工作区中直接作为图像序列导入使用。检查器工具优化。

  • 分析汇总表格现在将保存在项目文件中。

  • 支持一键将选定文件夹内所有数据文件批量添加至项目。

  • 新增从模板新建项目功能，当进行同一类型实验时可套用分析模板，可提高数据分析效率。

  • 全面升级各类图表的绘制效果与自定义能力，折线图新增独立次坐标轴功能。

  • 新增用户专属全局偏好设置面板，可统一配置报告文档、图表样式等参数。

  • 优化数据提取功能、变量单位管理功能和数据查看功能。

  • 虚拟应变片工具：可在自定义区域内计算平均应变值，新增多项功能，助力规范落实 DIC 行业实操标准。

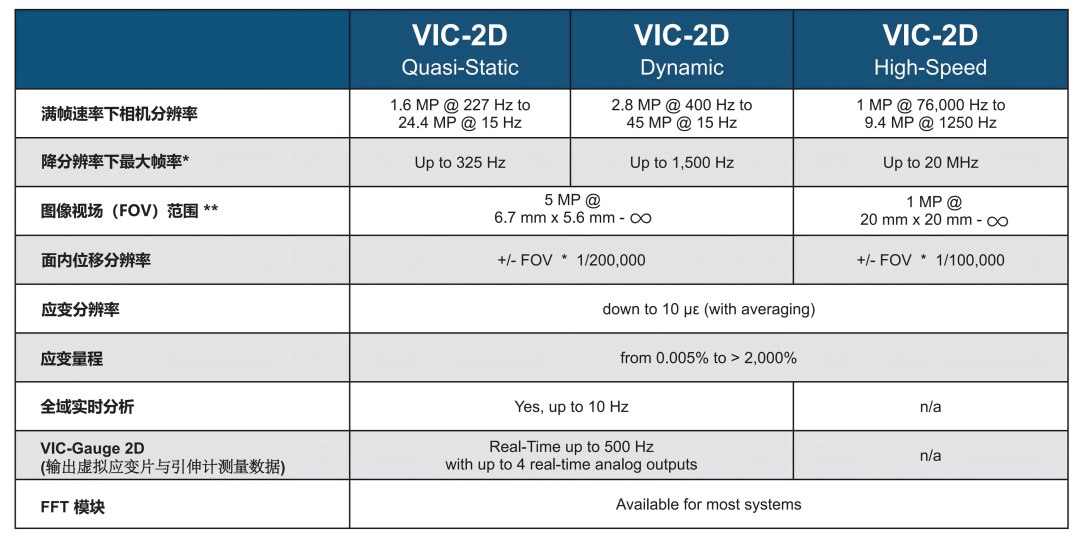

VIC-2D 8参数






* 最大帧率取决于相机型号；获取 DIC 测量数据所需最低分辨率约为 200×200 像素。** 大尺寸视场无理论上限。

想要更高测速性能？可咨询我们了解超高速选配方案详情。
